あと施工アンカーについて

アンカーとは、母材に取付け物を取り付けるために工夫したもの、あるいは既存の躯体コンクリート（母材）と、新たに設ける構造部材との接合面で、力が円滑に伝達されるように工夫されたものです。
アンカーには、先付アンカーと後付アンカーがあり、母材コンクリートを打ち込む前に所定の位置に設置しておくアンカーが「先付アンカー」であり、母材コンクリートの硬化後、所定の位置に穿孔などを行い固着させるアンカーを「後付アンカー」と言います。
即ち、「あと施工アンカー」は、穿孔した母材の孔に固着機能によって固定されるアンカーで、埋め込み方法などによって、「金属系アンカー」「接着系アンカー」「その他のアンカー」に分類されます。

あと施工アンカーの種類（施工方式別の分類案）

• 金属系アンカー

• 接着系アンカー

• その他のアンカー

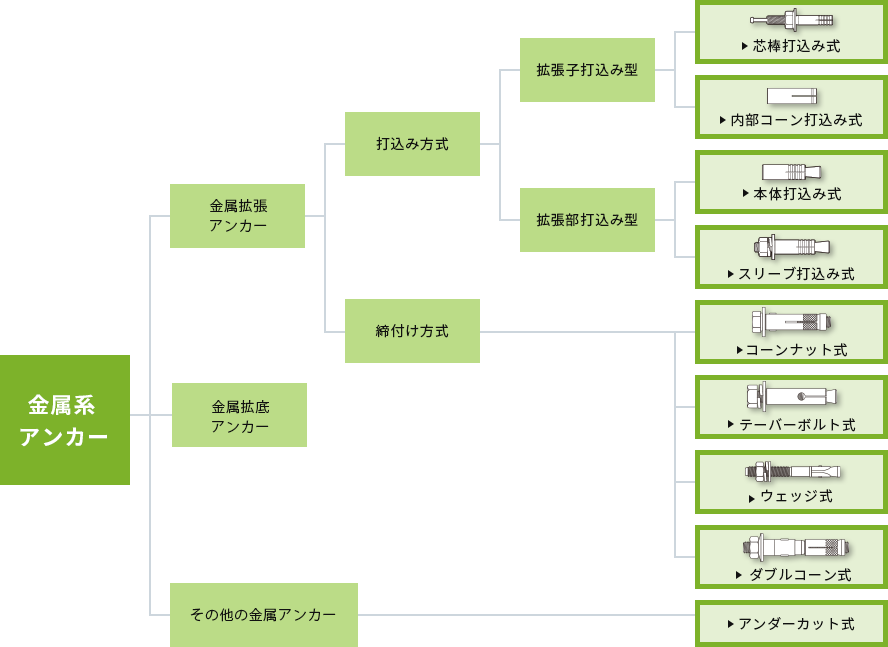

金属系アンカー

金属拡張アンカーとその他の金属アンカーに分かれます。金属拡張アンカーは、母材に予め穿孔した孔の中でその拡張部が開き、孔壁に機械的に固着するものをいいます。

※ 図内のアンカー画像をクリックすると施工手順のページを開きます。

接着系アンカー

母材に予め穿孔した孔に充填した接着剤（カプセル方式又は注入方式）が化学反応により硬化し、定着部を物理的に固着するものをいいます。

※ 図内のアンカー画像をクリックすると施工手順のページを開きます。

その他のアンカー

金属系アンカー、接着系アンカー以外のアンカーを言います。材質（金属、プラスチック等）及び固着方法（打込式、ねじ込式等）とも色々あります。
